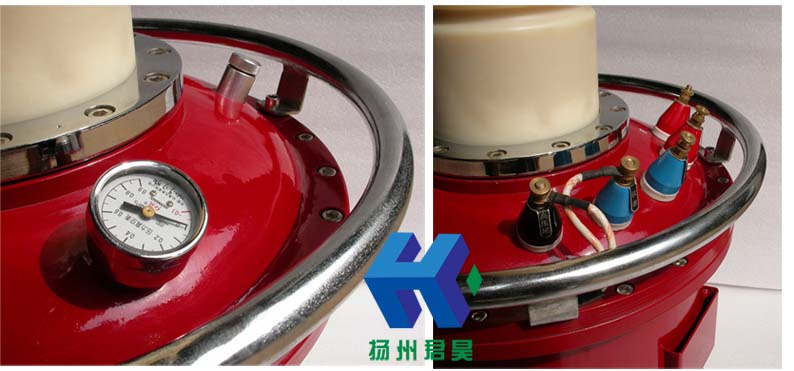

充氣式試驗變壓器
- 說明書下載：???揚州君昊
- 型號：???JHYDQ
產品概述：
產品滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。用于電力系統(tǒng)對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣耐壓試驗。該系列試驗變壓器具有體積小、重量輕、結構緊湊、通用性強等優(yōu)點。
—————————————————————————————————————————————————————
產品別稱：
SF6氣體試驗變壓器、充氣式試驗變壓器、充氣式高壓試驗變壓器、充SF6氣式高壓試驗變壓器、充氣式輕型試驗變壓器
—————————————————————————————————————————————————————
主要特點:
●產品采用一次壓制而成高壓套管
●套管與氣桶之間完全隔離加上所有連接部分采用進口O型密封圈密封，徹底解決了常見的變壓器漏氣的問題
●睡式鐵芯設計,有效提高產品的抗震性
●所有產品均可通過1.1倍感應耐壓試驗
●采用純凈SF6作為絕緣介質
●高低壓線采用高強度聚酯、無氧銅桿漆包線
●鐵芯采用全新武鋼二硅冷軋硅鋼卷片
—————————————————————————————————————————————————————
技術參數(shù)：
●輸入電壓：10kVA及以下為AC200V
10kVA以上為AC400V
●空載損耗：＜10%
●短路阻抗：＜10%
●變比誤差：＜1%
●儀表電壓：100V
|
型號 |
輸入電壓 |
輸出電壓 |
低壓電流 |
高壓電流 |
外形尺寸(mm) |
重量(kg) |
|
3/50 |
AC200V |
50kV |
15A |
60mA |
Φ300×690 |
35 |
|
5/50 |
25A |
100mA |
Φ300×690 |
35 |
||
|
10/50 |
50A |
200mA |
Φ375×750 |
60 |
||
|
15/50 |
AC400V |
37.5A |
300mA |
Φ420×800 |
70 |
|
|
20/50 |
50A |
400mA |
Φ440×820 |
85 |
||
|
30/50 |
75A |
600mA |
Φ386×840 |
100 |
||
|
50/50 |
125A |
1000mA |
Φ416×910 |
120 |
||
|
5/100 |
AC200V |
100kV |
25A |
50mA |
Φ300×1300 |
65 |
|
10/100 |
50A |
100mA |
Φ475×1300 |
65 |
||
|
15/100 |
AC400V |
37.5A |
150mA |
Φ390×1320 |
85 |
|
|
20/100 |
50A |
200mA |
Φ400×1340 |
100 |
||
|
30/100 |
75A |
300mA |
Φ410×1360 |
110 |
||
|
50/100 |
125A |
500mA |
Φ460×1410 |
125 |
||
|
15/150 |
150kV |
37.5A |
100mA |
Φ390×1800 |
100 |
|
|
20/150 |
50A |
133mA |
Φ415×1800 |
110 |
||
|
30/150 |
75A |
200mA |
Φ430×1800 |
125 |
||
|
50/150 |
125A |
333mA |
Φ490×1850 |
140 |
||
|
20/200 |
200kV |
50A |
100mA |
Φ510×2150 |
140 |
|
|
30/200 |
75A |
150mA |
Φ530×2150 |
160 |
||
|
50/200 |
125A |
250mA |
Φ550×2150 |
240 |
