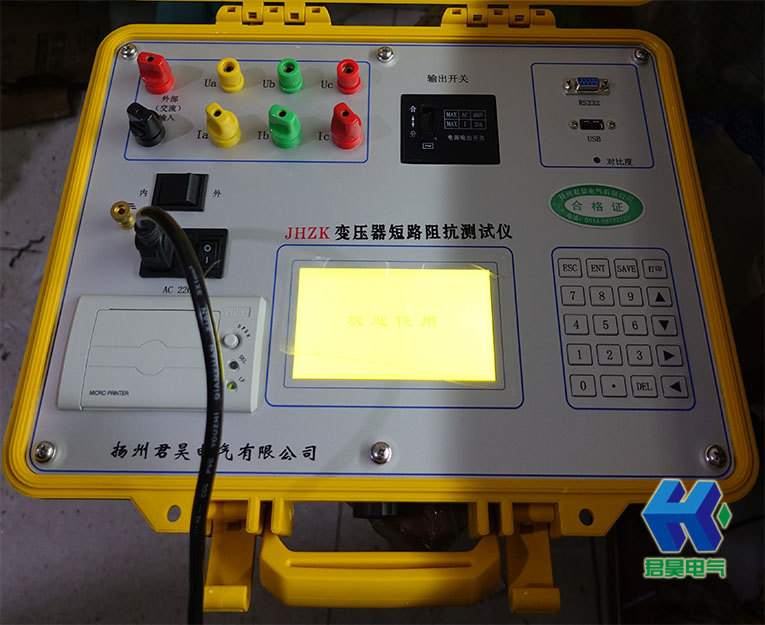

JHZK變壓器低電壓短路阻抗測試儀
- 說明書下載：???
- 型號：???JHZK
變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。
其原理是在現場對電力變壓進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。
變壓器低電壓短路阻抗測試儀，不用外接調壓器，一次接線，只需輸入?yún)?shù)，便可自動進行三相測試并自動計算阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。
一、主要技術指標
電壓測量范圍：5～400V 測量精度：0.2級
電流測量范圍：0.1～20A 工作電源：AC220V±10%
電源頻率：50Hz 工作溫度：-10℃～50℃
環境濕度：≤85%RH 主機重量：6kg
二、主要特點
1．儀器采用AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電流，同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。
2．一次性接線，不用倒接測試線便可自動完成三相測試。
3．儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。
4．具有輸出限流功能，適用于任意阻抗的試品。
5．不用外接調壓器，便可對被測試品進行測量。
6．具有測量零序阻抗的功能。
7．具有測量電感的功能。
8．大屏幕液晶顯示，中文菜單，操作非常簡單，根據屏幕的提示即可完成操作。
9．具有打印、儲存功能；測試精度高、自動化水平高、體積小、重量輕等特點。
